กรวยแบบติดตั้งบนราง
ซีรี่ย์ TMC
ซีรี่ย์ Propel TMC มีการผสมผสานที่เป็นเอกลักษณ์ของความเร็วเครื่องบด การเหวี่ยง และการออกแบบของช่องโพรง การผสมผสานนี้เป็นที่รู้กันถึงความจุที่สูงกว่าเป็นประวัติการณ์และคุณภาพผลิตภัณฑ์ที่ดีขึ้น… ถูกออกแบบมาเพื่อให้มั่นใจถึงปฏิบัติการไร้ปัญหาในการใช้งานหนักและต่อเนื่อง
คุณลักษณะเด่น
ข้อมูลทางเทคนิค
คำอธิบาย | หน่วย | TMC Q250 | TMC Q350 | TMC C250 |
---|---|---|---|---|

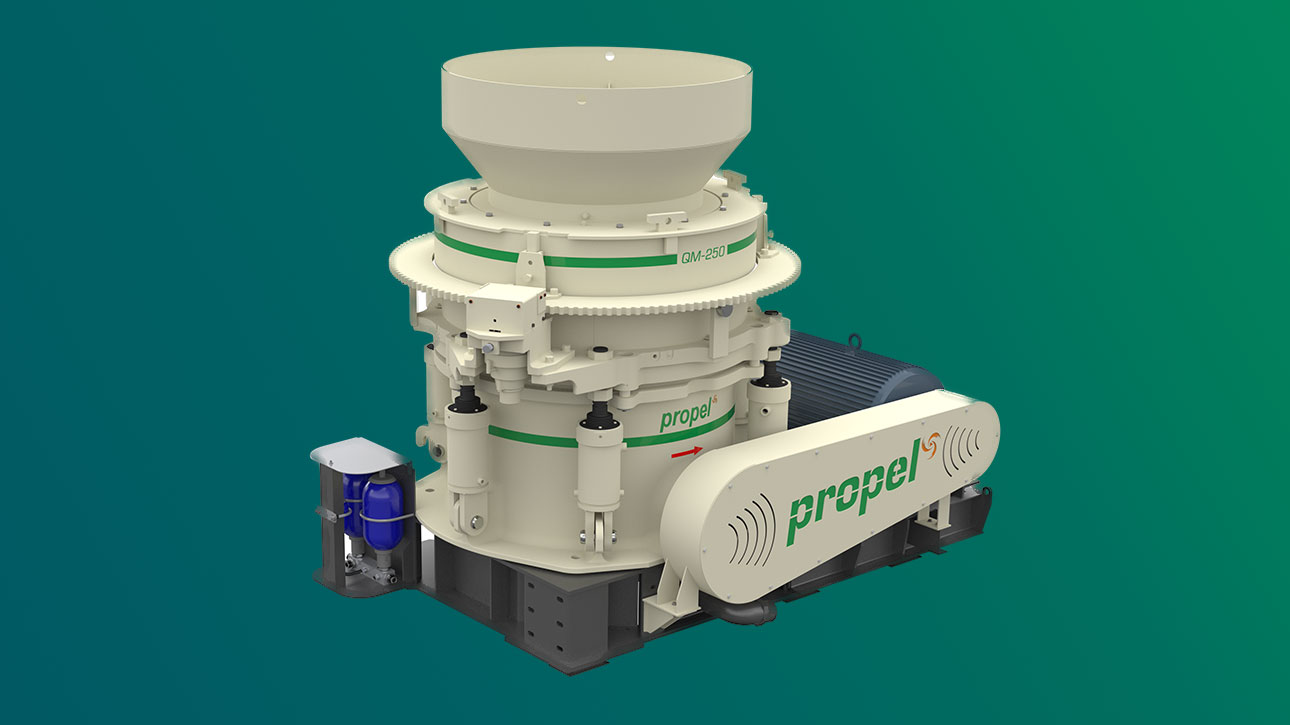

CONE CRUSHER | ||||
ขนาดช่องจ่าย | mm | 220 | 260 | 230 |
(inch) | (8.7) | (10.2) | (9.0) | |
ช่วง CSS | mm | 26 - 45 | 30 - 50 | 26 - 35 |
(inch) | (1.0 - 1.8) | (1.2 - 2.0) | (1.0 - 1.4) | |
*ความจุ | TPH | 150 - 380 | 215 - 540 | 160 - 340 |

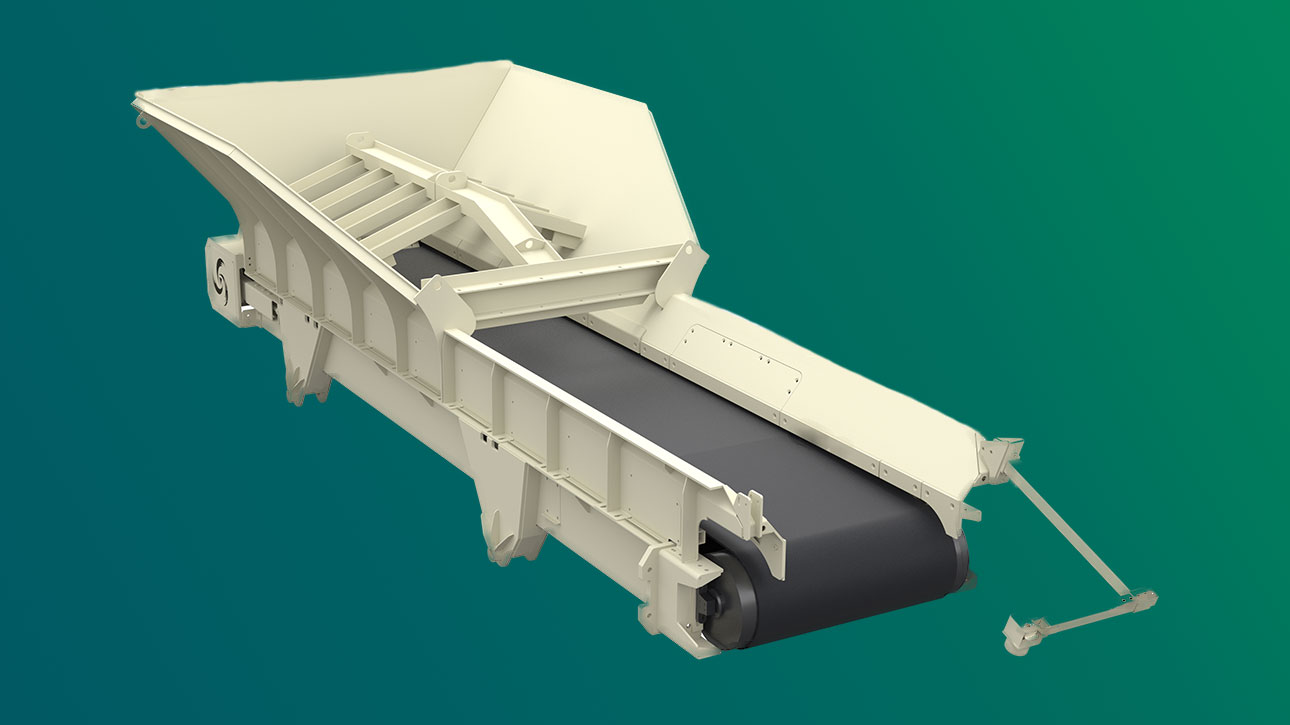

กรวย / ตัวจ่าย | ||||
ความจุกรวย | m³ | 6 | 8 | 6 |
ความกว้างสายพานจ่าย | mm | 1000 | 1200 | 1000 |

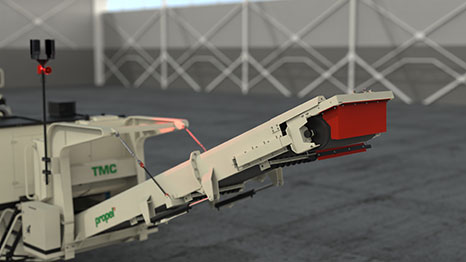

การลำเลียงหลัก | ||||
ความกว้างสายพาน | mm | 1000 | 1200 | 1000 |
ความสูงการจ่ายออก | mm | 3600 | 3600 | 3600 |
ความจุกองสต็อก @ 40 deg | m³ | 69.4 @40° | 69.4 @40° | 69.4 @40° |

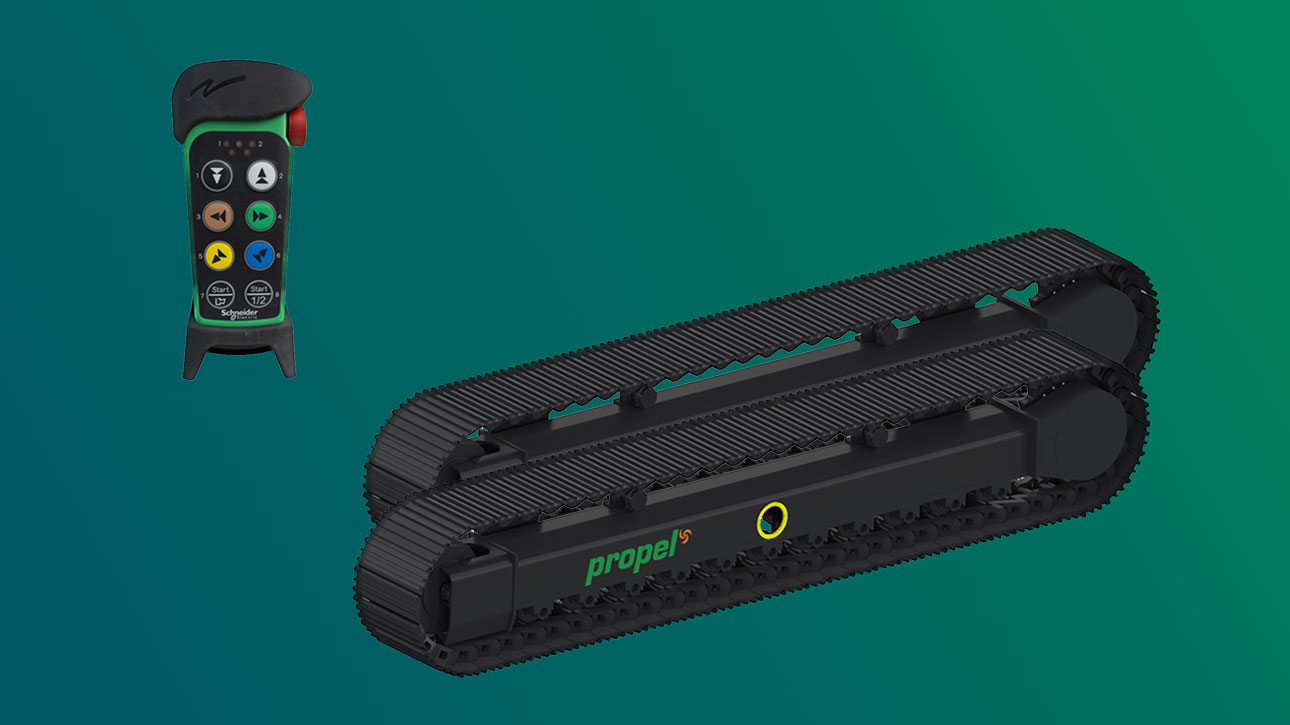

ระบบขับเคลื่อนช่วงล่าง | ||||
ความกว้างช่วงล้อ | mm | 500 | 500 | 500 |
ความจุถังน้ำมันไฮดรอลิก | ltrs | 400 | 400 | 400 |

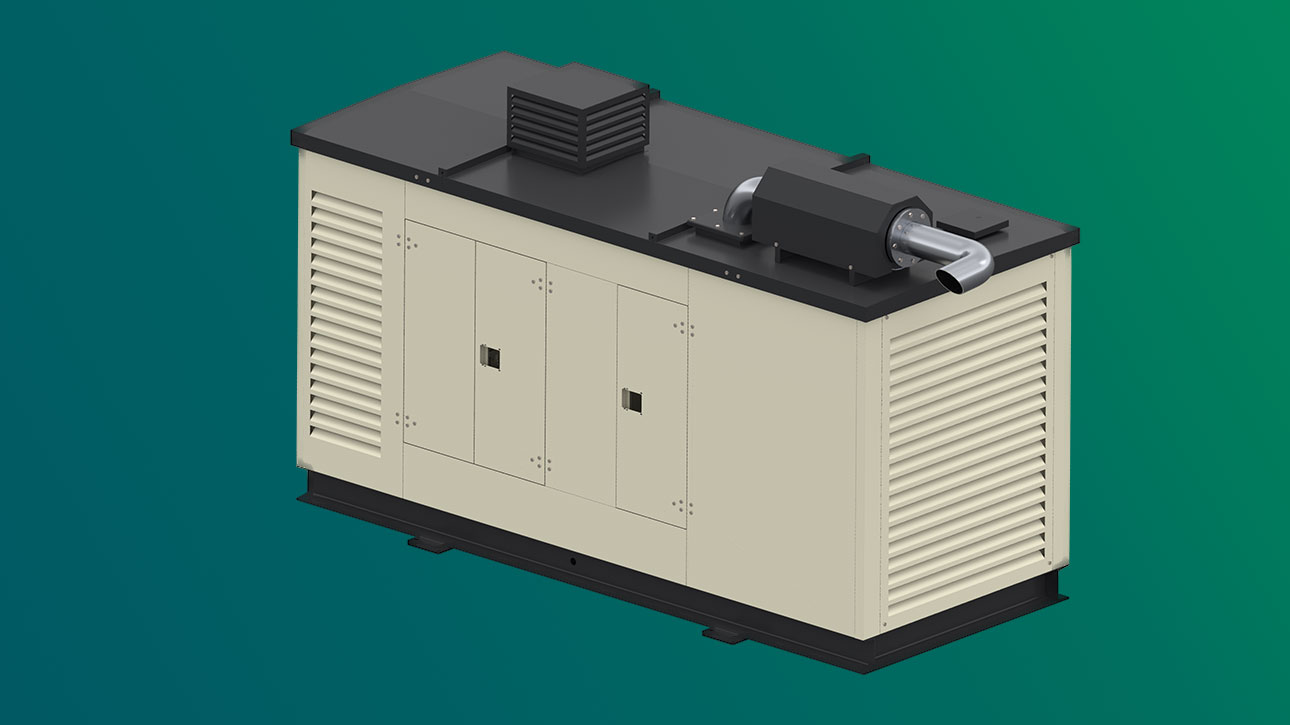

ชุดต้นกำลัง | ||||
เครื่องยนต์ | เครื่องกำเนิดไฟฟ้าสลับ LEROY SOMER (หรือ) เครื่องยนต์ CAT C9.3B พร้อมเครื่องกำเนิดไฟฟ้าสลับ LEROY SOMER |
เครื่องยนต์ Scania DC13 พร้อมเครื่องกำเนิดไฟฟ้าสลับ LEROY SOMER | เครื่องกำเนิดไฟฟ้าสลับ (หรือ) CAT C9.3B with เครื่องกำเนิดไฟฟ้าสลับ (หรือ) Cummins QSL9-G15 พร้อมเครื่องกำเนิดไฟฟ้าสลับ |
|
ความจุถังน้ำมันดีเซล | ltrs | 500 | 1000 | 500 |
ขนาด | ||||
การขนส่ง (L x W x H) | mm | 15810 x 3400 x 4050 | 18450 x 3425 x 3920 | 15810 x 3400 x 4050 |
(inch) | (622.5 x 133.9 x 159.5) | (726.3 x 134.8 x 154.3) | (622.5 x 133.9 x 159.5) | |
ขณะทำงาน (L x W x H) | mm | 17815 x 4760 x 4800 | 19400 x 4760 x 5400 | 17815 x 4760 x 4800 |
(inch) | (701.4 x 187.4 x 189.0) | (763.7 x 187.4 x 212.5) | (701.4 x 187.4 x 189.0) | |
**น้ำหนัก | kg | 48000 | 62000 | 48000 |
(Ton) | (48.0) | (62.0) | (48.0) |
*รายละเอียดอาจแตกต่างกันไปตามการใช้งาน
**น้ำหนักรวมมอเตอร์และอุปกรณ์เสริม
หมายเหตุ: ข้อมูลเทคนิคข้างต้นอาจแตกต่างกันไปได้ทุกเมื่อระหว่างกระบวนการทางวิศวกรรมและการพัฒนาการออกแบบ
